環境監測系統結構復雜，牽扯到很多模塊和環境監測設備，但是其原理基本上就是收集到的環境監測數據通過串口發送給主芯片進行數據的分析處理。那環境監測系統有哪五大常規結構呢？

1.主機控制模塊

環境監測系統的下位機以AT89S52單片機為主要芯片。該芯片具有強大的算術運算功能，靈活的軟件編程和較大的自由度。軟件編程可用于實現各種算法和邏輯控制，具有功耗低，體積小，技術成熟，成本低等優點。

2.傳感器模塊

環境監測系統主要收集溫室空氣濕度、溫度和二氧化碳濃度。選擇SHT75作為溫度和濕度傳感器。SHT75是數字溫度傳感器，無需其他外部電路，直接輸出數字量。二氧化碳傳感器選擇MG811，MG811的輸出為模擬數據，收集的數據需要通過電流放大電路和A/D轉換電路轉換為數字量。

3.顯示模塊

環境監測系統顯示電路用1602液晶顯示屏顯示空氣環境中CO2的濃度和溫度、濕度。

4.越界報警模塊

環境監測系統將采集到的數據經過分析，如果超過一個常規值，就會通過GSM模塊發短信提示。

5.通信模塊

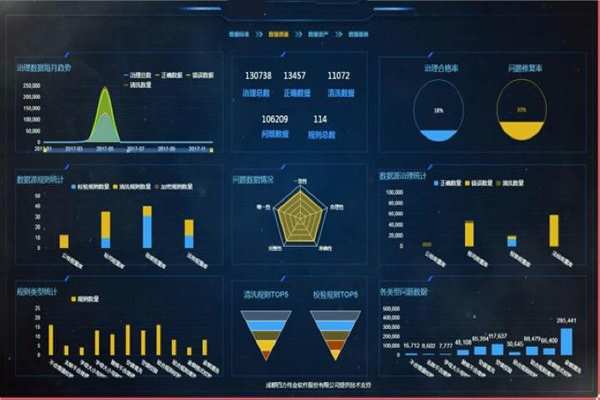

環境監測系統通過PC監測界面處理、顯示傳感器采集到的數據，因此需要進行實時通信。采用RS-232串口通信協議進行通信，采用MAX232芯片進行電平轉換。
